通信电源是向电信设备提供交直流电的能源,它在电信网上处于极为重要的位置,人们往往把电源设备的供电比喻为电信设备运行的“心脏”。如果一个市话局的供电发生故障,中断供电将使整个电话局瘫痪,影响社会的正常生活和运作。如果一个长途干线站或电信枢纽局发生供电故障,中断供电则必将造成严重的经济损失和社会影响。因此,要求电源工作人员全面掌握电源设备的基本性能、工作原理和运用方法,做好电源设备的维护工作。
通信电源设备和设施主要包括:交流市电引入线路、高低压局内变电站设备、柴油发电机组、整流器、蓄电池组、直流变换器和交流逆变设备、以及各种交直流配电设备等。
通信配电就是把上述的电源设备,组合成一个完整的供电系统,合理地进行控制、分配、输送,满足通信设备的要求。

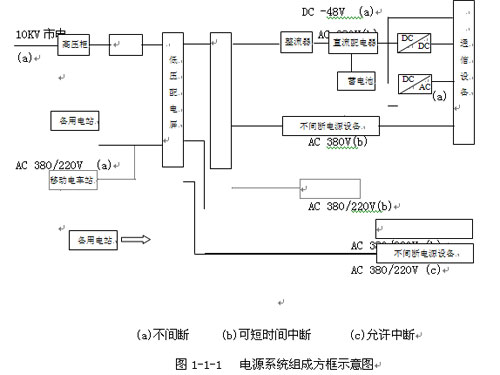

一个完整的电源系统,其组成如图1-1-1所示。
第一节交流供电系统
交流供电系统由主用交流电源、备用交流电源(油机发电机组)、高压开关柜、电力降压变压器、低压配电屏、低压电容器屏和交流调压稳压设备及连接馈线组成的供电总体。
主用交流电源均采用市电。为了防备市电停电,采用油机发电机等设备作为备用交流电源。大中型电信局采用10KV高压市电,经电力变压器降为380V/220V低压后,再供给整流器、不间断电源设备(UPS)、通信设备、空调设备和建筑用电设备等。小型电信局(站)则一般采用低压市电电源。
一、交流供电系统的组成
1、高压开关柜。高压开关柜的主要功能,除了引入高压(一般10KV)市电外,并能保护本局的设备和配线,同时还能防止由本局设备故障造成的影响波及到外线设备。高压开关柜还有操作控制和监测电压和电流的性能。
高压开关柜内安装有高压隔离开关、高压真空断路器(或油断路器)、高压熔断器、高压仪用互感器和避雷器等元器件。
2、降压电力变压器。降压电力变压器是把10KV高压电源变换到380V/220V低压的电源设备。电力变压器一般采用油浸式变压器,也有的采用有载调压变压器。近年来,由于干式电力变压器便于在机楼内安装,因此也逐渐得到应用。
3、低压配电设备。低压配电设备是将由降压电力变压器输出的低电压电源或直接由市电引入的低电压电源进行配电,作市电的通断、切换控制和监测,并保护接到输出侧的各种交流负载。低压配电设备由低压开关、空气断路开关、熔断器、接触器、避雷器和监测用各种交流电表等组成。
4、低压电容器屏。根据原水电部《供用电规则》规定:“无功电力应就地平衡,用户应在提高用电自然功率因数基础上,设计和装置无功补偿设备”以达到规定的要求。电信局(站)以采用低压补偿用电功率因素的原则,装设电容器屏。屏内装有低压电容器、控制接入或撤除电容器组的自动化器件和监测用功率因数表等组成。
5、调压稳压设备。在市电电压变动超出规定时,需装设调压设备使输出电压稳定在额定电压允许范围内。除采用有载调压变压器在高压侧调压外,电信局(站)一般在低压侧调压,过去曾采用感应调压器,但因调节速度慢、体积大等问题,现已改用自动补偿式电力稳压器和交流参数稳压器等设备。
6、柴油发电机组
柴油发电机组是用柴油机作为动力,驱动三相交流发电机提供电能。柴油机利用柴油在发动机汽缸内燃烧,产生高温高压气体爆炸做功,经过活塞连杆和和曲轴机构转化为机械动力。柴油机分为二冲程柴油机和四冲程柴油机。二冲程柴油机是两个冲程(曲轴旋转一周)完成一个工作循环,四冲程柴油机是四个冲程(曲轴旋转两周)完成一个工作循环。
二、几个重要的概念
1、系统容量。系统容量指的是交流供电时,供电设备所能提供的最大功率。如市电供电时,指的就是电力变压器的额定容量;柴油发电机组供电时指的就是柴油机的额定功率;UPS供电时指的就是UPS的额定功率等等。但是它们表示容量的单位却不一样,电力变压器和UPS计量单位是伏安VA(或千伏安KVA),我国国家标准(GB)规定发电机组必须用瓦W(或千瓦KW)表示。伏安表示的是视在功率,瓦表示的是有功功率。这在实际应用中是有很大的区别的,只有在理想情况下,它们的功率因数都等于1时,在数值上是相等的。
2、功率因数。功率因数的定义是有功功率与视在功率的比值。功率因数cosφ=P/S的物理意义是供电线路上的电压与电流的相位差的余弦。
国标规定:变压器的功率因数为0.8;柴油发电机组的功率因数为0.85;例如,标称容量100KVA的变压器,在规定的使用环境下,它的输出最大有功功率是80KW;同理,标称容量是100KW的柴油发电机组,在规定的使用环境下,可以提供116KVA的视在功率。UPS的功率因数,因类型不同,工作方式不同,实际使用时差异较大。
3、电功和电功率。电功指的是供电系统实际消耗的电能,计量单位是千瓦时(KWH)。电功率指的是正常工作情况下,负载上消耗的额定功率。在市电和油机供电的情况下,由于每个负载的功率相对于系统总容量较小,故不需要考虑它的瞬时功率;而UPS系统供电的情况则不同,负载功率与系统容量比较接近,就必须考虑负载的瞬时功率(例如负载的启动功率)。
第二节直流供电系统
直流供电系统由整流设备、直流配电设备、蓄电池组、直流变换器、机架电源设备和相关的配电线路组成的总体称为直流供电系统。
按电信设备供电电压允许变动范围的不同要求,可分为窄电压和宽电压直流供电系统;按电源设备的安装地点不同,可分为集中直流供电系统和分散直流供电系统;按馈电线配线方式不同又可分为低阻配线直流供电系统和高阻配线直流供电系统(高阻配线又有一次高阻配线和二次高阻配线等方式)。
组成直流供电系统的主要电源设备的作用和性能如下:
1、换流设备。换流设备(converter)是整流设备、逆变设备和直流变换设备的总称。其中整流设备可将交流电变换为直流电。逆变设备则将直流电变换为交流电。直流变换设备可将一种电压的直流电变换成另一种或几种电压的直流电。
晶闸管(可控硅)整流器是老一代整流设备,由于电路中采用工频变压器,工作频率低,体积和重量都很大,效率也低,故逐步淘汰,而由高频开关型整流器代替。
高频开关整流器在技术上先进,具有小型、轻量、高效、高功率因数和高可靠性等显著优点。高频开关整流器机架的输出功率大,机架上装有监控模块,与计算机相结合,组成新一代智能型电源设备,正在逐步替代晶闸管整流器。
随着电力电子学技术和电力半导体器件的发展,换流设备变换电路日趋完善,采用PWM脉宽调制或谐振技术的控制技术,提高变换频率,采用零电压或零电流开关电路,降低开关工作损耗,使换流技术达到新的水平。
2、蓄电池。在电信电源中电池作为备用能源使用。蓄电池可分为酸性电解液(即硫酸)的铅酸蓄电池和碱性电解液(即苛性钾)的碱蓄电池。
铅酸蓄电池自普兰特发明以来,已有140年的历史,由于它具有电压的稳定性和可以进行大电流放电,所以在电信局(站)内得到广泛使用,目前铅酸蓄电池已由防酸式铅蓄电池发展屋阀控式密封铅酸蓄电池。
阀控式密封铅酸蓄电池是一种新型的蓄电池,使用过程中无酸雾排出,不会污染环境和腐蚀设备,蓄电池可以和电信设备安装在一起,平时维护比较简便,不需加酸和加水。阀控式密封蓄电池体积较小,可以立放或卧放工作,蓄电池组可以进行积木式安装,节省占用空间,因此在20世纪80年代后,在我国电信局(站)得到迅速推广使用,并正在逐步取代防酸式铅蓄电池。蓄电池制造厂正在工艺结构设计上保证电池质量,防止电液渗漏,提高电池使用寿命,并研究开发有效而简便的电池容量测试器。
蓄电池正常情况下是与整流器并联工作的,所以它有两个作用:在交流电停电时,自动向直流负载供电,保证供电连续不间断;当交流电正常供电时,它可以等效为一个充分大的电容器,滤掉整流器输出的各种谐波(即杂音),保持直流电的纯度。蓄电池的容量越大,直流电的纯度越高。
蓄电池与整流器并联工作可以保证供电连续不间断,但并不是高枕无忧,蓄电池放电时,随着放电时间的延长,端电压不断降低;蓄电池充电时,为了保证电池能充足电,充电电压必须提高。这就有供电系统的电压变动范围的问题。一方面,设计直流供电系统时,要充分保证直流负载能承受的电压变动范围;另一方面,通信设备设计时,也要考虑蓄电池固有的特性,给出一个合理的供电电压范围,使蓄电池尽可能延长使用寿命。
需要特别注意的是,当一套直流系统同时向不同电压范围的交换机供电时,蓄电池的工作方式需兼顾考虑,偏差太大时,需要分别重建直流供电系统,独立供电。
3、直流配电屏。直流配电屏是连接和转换直流供电系统中整流器和蓄电池向电信负载供电的电源设备,屏内装有闸刀开关、自动空气断路器、接触器、低电熔断器以及电工仪表、告警保护等元器件。
直流配电屏按照配线方式不同,分为低阻和高阻两种,高阻配电屏是把馈线改用小截面电缆出线,每路出线的负线上加装上一定的电阻,如爱立信交换机为26毫欧。高阻配电的好处是:当任何一路负载发生短路时,供电母线上的电压变动较小,不足以影响其他分路供电,供电系统的可靠性相对较高。
除上述供电系统外,还有太阳能供电系统和混合供电系统等。太阳能供电系统由太阳能电池、蓄电池组、迭制配电设备组成,有光照时靠太阳电池供电,并对蓄电池充电,无光照时由蓄电池供电,它是直流供电系统的一种。如果由太阳电池、风力发电、市电或油机发电机等两种或两种以上发电设备供电的系统则称为混合供电系统。
第三节通信系统接地
为了保证各类通信设备可靠和安全地工作,通常在各种电气设备设置零电位点,该点在物理上与大地有良好的电气连接,这种连接称为接地。构成接地的一切装置称为接地系统。
接地系统通常由接地体、接地引入线、接地汇集线(接地母排)和接地线组成。
接地体:埋入地中并直接与大地接触的金属导体(或钢筋混凝土建筑物基础组成的金属导体)。
接地引入线:为了减少接触电阻,通常安装多根金属接地体。把多根接地体用一条金属导体连接成一组并接入室内接地母排,该连接导体称为接地引入线。
接地汇集线:为了接地的安全和可靠,把不同方向、不同物理位置的接地汇集成一条接地干线,该干线成为接地汇集线或称为接地母线。
接地线:被接地的设备或电源系统与接地母线可靠连接的导体称为接地线。
电信电源按照接地系统的用途可分为工作接地、保护接地和防雷接地。
工作接地按照电源性质分为直流接地和交流接地。
保护接地按保护功能分为设备保护接地和屏蔽接地。
接地系统按照安装方式分为:独立接地系统和联合接地系统。我国在20世纪80年**虑到防雷等电位原则,已实施将工作接地、保护接地和防雷接地汇接成一组接地系统的联合接地方式。
第四节通信电源系统的发展趋势
近年来由于微电子技术和计算机技术在通信设备中的大量应用,通信电源瞬时中断,也会丢失大量信息,所以通信设备对电源可靠性的要求也越来越高。同时,由于通信设备的容量大幅度提高,因此,电源中断将会造成更大的影响。比如,许多大、中城市的电话局容量普遍在2万~3万门以上,电信综合枢纽的装机容量和规模更大,担负的通信任务非常重要,一旦电源中断,将造成巨大的经济损失和极坏的政治影响。
为了确保可靠供电,交流供电系统中应加入不间断电源(UPS)或通信逆变器。直流供电系统应采用整流器与蓄电池并联的浮充供电方式。此外还必须提高各种通信电源设备的可靠性,为此,较先进的开关整流器都采用多只整流模块并联工作,某一个模块发生故障不会影响供电。目前,先进的通信电源设备和平均无故障时间可达20年。
为贯彻国家能源政策并保证通信网可靠运行,各级通信部门都在尽快把可靠性较差且效率很低的通信电源设备更换下来。
一、提高交流供电系统可靠性
传统的通信电源系统以直流供电为主,为了保证不间断供电,必须配备两组很大容量的蓄电池。近年来大量应用的阀控铅酸蓄电池的价格较高,体积和重量也较大。因此,若以直流供电为主,势必造成电源投资很大,同时,电源机房占用面积也很大。
许多先进通信设备对环境温度的要求很高,机房空调设备的供电非常重要,为了确保空调设备正常工作,必须保证交流电源不间断。此外,许多计费设备,显示设备也需要交流电源,采用交流不间断供电后,蓄电池驵的容量可以大幅度降低,蓄电池组的提供供电时间可降到1小时以内。
近年来,交流不间断电源,通信逆变器,交流稳压电源和无人值守油机发电机组的技术水平迅速提高,大大提高了交流供电的可靠性和供电质量,一旦市电中断,几分钟内,油机发电机组即可正常供电,为交流电提供了有力的技术保障。
二、实施分散供电
通信电源系统按照电源设备与其供电负载所处的相对物理位置分类,分为集中供电和分散供电两种方式:
(一)集中供电
传统的供电方式采用集中供电,即供电设备集中和供电负荷集中。
1、集中供电的优点是:由于整流器、控制屏、变换器、逆变器都集中放置在电力室,各类电压的电池组都集中放置在电池室,因而供电容量大,且无需考虑兼容问题,供电设备的干扰也不会影响通信设备。
2、集中供电的缺点:
(1)供电设备集中,体积大,重量重,故电力室和电池室必须建在电信大楼的底层,土建工程大。同时由于负载集中,若出现局部故障,则影响到全局。
(2)电力室至机房的馈电线截面积很大,且随着不断扩容而增大,造成安装的困难,也消耗铜材太多,且线路压降大。
(3)需在基础电源引出端至负载端装设中间滤波器,否则电磁干扰射频干扰将通过汇流线进入通信设备,影响通信质量。
(4)扩容困难。
(二)分散供电
分散供电系统是指供电设备独立于其他供电设备的负载,即负荷分散或电池与负载都分散。
1、分散供电的类型
(1)在通信机房内设一个集中的电源系统,包括整流设备和蓄电池,向全部通信设备供电。
(2)在通信机房内设多个电源系统(包括整流设备和蓄电池),分别向通信设备供电。
(3)通信设备每个机架内设独立的子电源系统,仅供本机架通信设备使用。
2、分散供电的优点:
分散供电方式电源系统组成方框图如图1-1-3所示。
同一通信局(站)原则上应设置一个总的交流供电系统,并由此分别向各直流供电系统提供低压交流。
交流供电系统的组成和要求同上所述。各直流供电系统可分层设置、或分机房设置,也可按通信设备系统设置。设置地点可为单独的电力电池室,也可与通信设备同一机房。使用分散供电,主要优点体现在以下几个方面:
(1)占地面积小,节省材料。
(2)节能、降耗。如在分散供电系统中,整流设备采用的高频功率整流模块,控制单元采用微机技术,便可大量节省能耗。(PWM高频整流模块cosφ≈1),效率90%以上)。
又如集中供电时,从电力机房到通信机房馈电线压降为1~2V,故电能损耗大,而分散供电,电源设备与通信设备同装一室,故馈电线压降极小。
(3)运行维护费用低。由于电源设备不需要一开始按终期容容量配置,机动灵活,有利于扩容,加之巡视工作量少,所以运行维护费用少。
(4)供电可靠性高。由于采用多个电源系统,因而故障率小,即全局通信瘫痪的概率相对减小。
近年来,大型枢纽和高层局(站)内通信设备的容量迅速增加,所需的供电电流大幅度提高,有时需要几千安培,集中供电系统很难满足通信设备的要求。同时,采用集中供电系统时,万一电源出现故障,将造成大范围通信中断,从而造成巨大的经济损失和极大的社会影响。
采用分散供电系统后,可以大大缩短蓄电池与通信设备之间的距离,大幅度减小直流供电系统的损耗。同时,从电力室到各通信机房可采用交流市电供电,线路损耗很小,可以大大提高送电效益。
总之,将大型通信枢纽或高层通信局(站)设备分为几部分,每一部分由容量适当的电源设备供电,不仅能充分发挥电源设备的性能,还能大大减小电源设备故障的影响。同时,能大量节约能源。因此,目前许多国家的通信大楼都采用分散供电方式。
采用分散供电方式时,交流供电系统仍采用集中供电方式,交流供电系统的组成与集中供电方式相同,直流供电系统可分楼层设置,也可按各通信系统设置。目前各通信局(站)直流供电系统都采用了高频开关整流模块和阀控式铅酸蓄电池组,由于开关整流器为模块化结构,扩容很方便。因此,可根据当前用电负荷,合理化配置整流模块的数量,尽可能使每个模块输出电流达到欲定值的60-70%,以便获得较高的效率。为了确保供电可靠,还可备用一~二块整流模块。考虑到远期扩容要求,开关整流器机架应留有一定的安装空位。
阀控式铅酸蓄电池组可设置在电池室内,也可设置在能信机房内。在各直流供电系统中,都应采用子容量阀控蓄电池。目前,阀控蓄电池的寿命大约为十年,因此,阀控铅酸蓄电池的配置应满足8~10年通信设备扩容的要求。
三、电源设备与通信设备的一体化
通信设备和电源设备(包括一次和二次电源设备)装在同一机架内,由外部交流电源供电的方式,称为一体化供电方式。采用这种供电方式时,通常通信设备位于机架的上部,开关整流模块和阀控铅酸蓄电池组装在机架的下部。目前光接入单元(ONU)和移动通信基站都采用这种供电方式,应当说明,在可靠性较高的通信设备中,都应设置备用整流模块。
四、电源设备的少人值守和无人值守
为了确保通信电源系统可靠工作,除了提高通信电源设备的可靠性外,供电系统的日常监控和维护极为重要。电源维护人员必须及时了解各种设备的运行状况和出现的问题,及时采取措施,提高供电可靠性。此外,采用集中监控管理系统,也可大大提高通信电源的现代管理水平。
目前,各种通信设备发展非常迅速,随着无人(少人)值守制度的推行,将实现产品的系列化、标准化,包括组合电源逆变、整流器转换、油机启动、不停电电源全套设备都能实现自动化,满足通信设备的要求。
