高密度数据中心服务器的每一机架需要耗费10～40kW功率，对标准北美配电系统造成很大的压力。提高机架设备功率密度会导致每个机架对复接支路需求的增加，并且需要额外的断路器和线缆。所需的更大配电单元(PDU)将占用数据中心高达30%的占地空间并造成数据中心30%的地面负重。每个IT机架安装的配电单元越多，成本成本越高。
世界许多国家采用相电压230V的交流电，将其增加到240V将能使数据中心供电效率提高。
为何要转换为240V
在北美，数据中心服务器从线电压208V的高电压连接获得电能，而在世界上几乎所有其他国家，都从相电压230V的低电压连接获得电能。如图1所示，应该意识到，当比较两种配电接法的相电压时，应是120V和240V之间的比较，而不是208V和240V之间的比较——这点很重要。当计算一个三相支路的供电能力时，这种线电压和相电压的区别很容易明了。

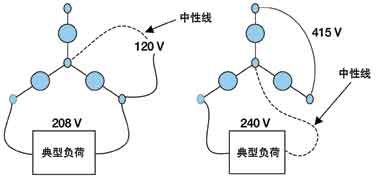

图1 三相208V和240V配电方式布局之间的差异
例如，假设分别在两种情况下向负载提供20A的电流，相电压120V配电方式下的供电能力可计算为20A×120V×3=7.2kW，而相电压240V配电方式下的供电能力是其两倍，即14.4kW。因此，增加每个机架的供电能力不需要像在120/208V配电方式下那样增加额外的断路器。此外，所增加的断路器也将是潜在的故障因素。
除了假设分别在两种情况下要向负载提供10kW功率，请考虑相同的比较。较高的相电压240V配电方式将以近乎一半的电流提供相同的功率。这意味着传统的北美配电系统的支路导线比在相电压240V配电方式下粗了三倍。
去除PDU变压器
在配线中，相对于成本、尺寸和重量，更需要节省的是变压器。在北美，需要PDU变压器将UPS的277/480V输出电压转换为120/208V，而该变压器可以被去除。
在世界上其他地区，UPS的230V/400V输出可以直接使用，而无须额外的变压器。同样地，推荐的配电方法消除了配电变压器，并向IT负荷提供240V电压。
在推荐的新方法中，额外的变压器用来将UPS输出电压从277/480V转变为240/415V。虽然看起来是该变压器简单地替换了PDU变压器，但是实际上，它的体积只是PDU变压器的10%，而且价格更便宜。
其原因是新的单元作为自耦变压器来布线，它只有一个绕组，而隔离变压器有两个绕组(原绕组和副绕组)，因此它的尺寸和重量不到同等UPS容量的标准变压器的20%。
同样地，成组的PDU变压器容量通常为UPS容量的1.5～3倍。

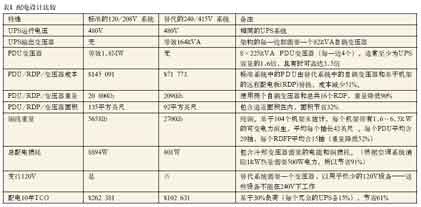

可以基于一个实际数据中心，来比较传统配电设计和替代设计。数据中心为2175平方英尺，由两个冗余600kW模块化UPS组成。每个UPS共有104个机架，提供1.6～6.5kW的密度范围。
